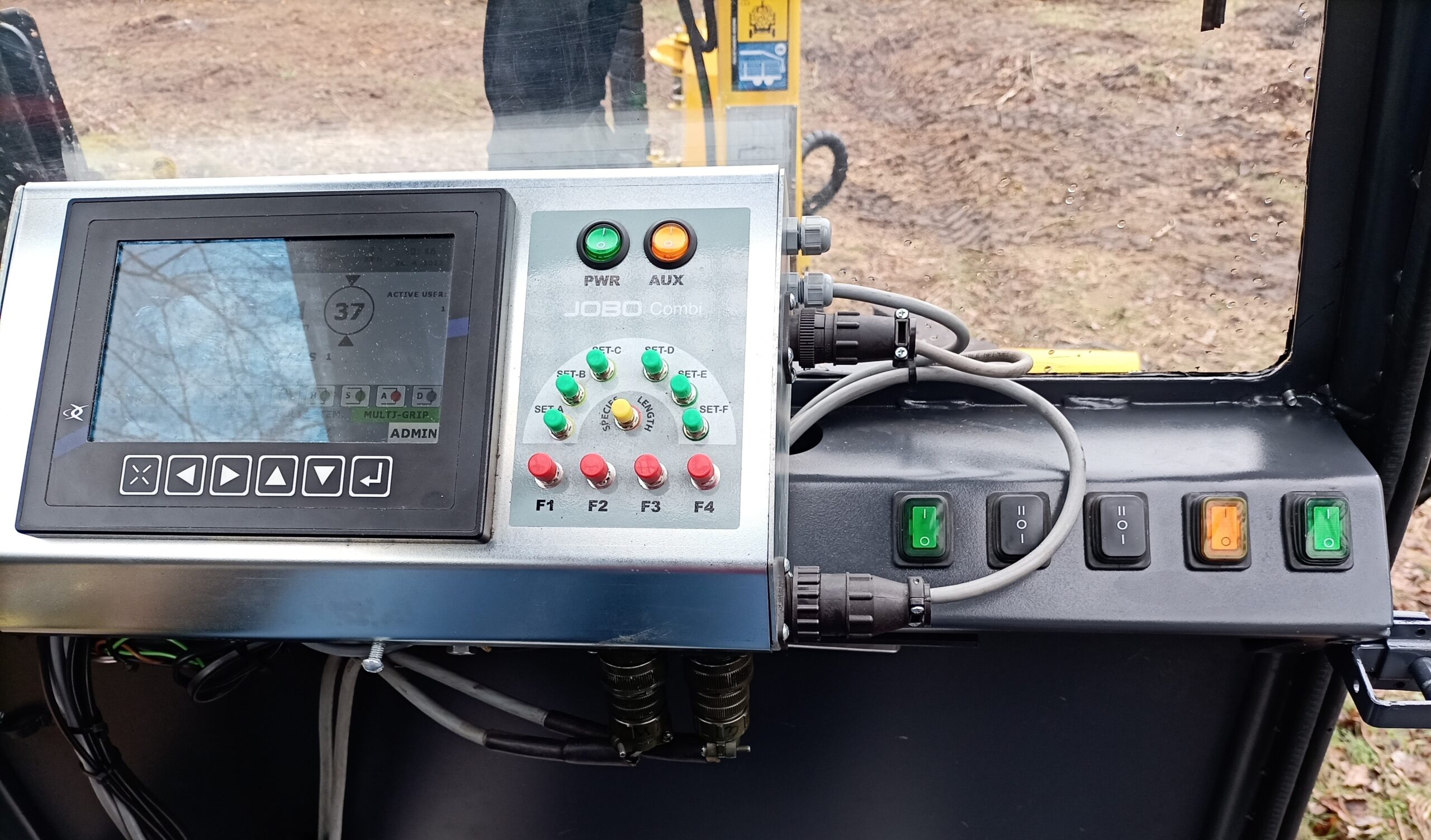

Система управления JOBO CAN CCD
Система контроля и измерения JOBO CAN CCD обеспечивает все необходимые функции для управления харвестерной головкой JOBO в обычном режиме.
Система управления состоит из программируемого логического контроллера (ПЛК), который получает команды по маневрированию от двух наборов кнопок, установленных на джойстиках крана.
Логическая программа содержит ряд параметров, которые необходимо настроить в начале работы, поскольку базовые машины и условия окружающей среды у всех пользователей различаются. Она позволяет пользователю задавать настройки поведения харвестерной головки в зависимости от потоков масла и температуры. В меню можно выбрать вид древесины и предзаданную длину.
| Рабочее напряжение | 9–32 В постоянного тока |
| Рабочая температура | -20 — +60 °С |
| ЖК дисплей | 3,5-дюймовый цветной QVGA (320 x 240) |
| Корпус, алюминий | IP67 |
| Интерфейс | CAN 2.0B, ISO 11898 |
| Соединение | 44-контактный разъем AMP Super Seal |
Интерфейс системы управления русифицирован.

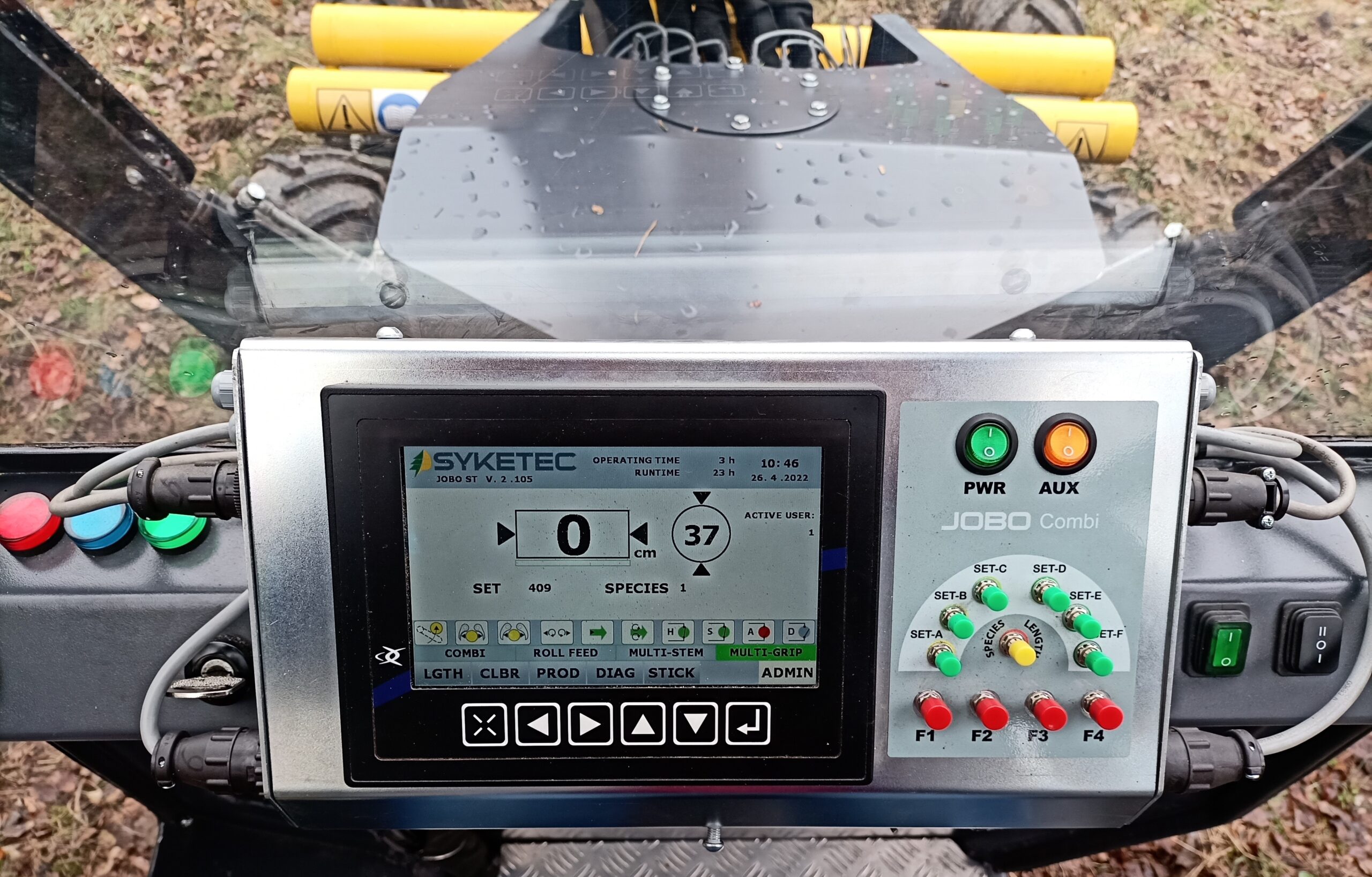

Главный экран во время процесса обработки обычно отражает:
· общее время работы (часы) и время
· фактическая длина, показывает [0] после обрезки
· фактический диаметр (если используется) — опционно
· выбранная длина и порода
· режим и функции преобразователя
· выбранный режим работы F1 — F4
· главное меню
На экране с производственной таблицей отображается количество хлыстов по выбранной длине и породе.
Стандартные функции
- Внутренняя диагностика в режиме реального времени
- Автоматическая подача и реверс
- Измерение длины от хода (± 5 см)
- Выбор предустановленной длины (6 пород x 6 длин)
- Четыре режима работы:
F1 — комбинированная протяжка с функцией роликовой подачи (Combi),
F2 — только ролики,
F3 — мультиствол (MultiStem™),
F4 — дополнительный захват (Multi-grip™).
Дополнительные опции
- Измерительный ролик длины (± 3 см)
- Насос для обработки пней
- Монтаж на панели или сплит-системы крепления
